求助，哪里可以加工或者买到齿轮轴？

pirates · 发表于 2016-12-19 00:00

减速齿轮箱轴断了。原厂家没有配件。请问各位大仙哪里可以定制加工或者买到这样类型的轴。

1寸直径，长度大约30CM.
如图：

JZ9633 · 发表于 2016-12-19 08:20

Junk yard

pirates · 发表于 2016-12-19 22:59

JZ9633 发表于 2016-12-19 08:20
6 |! R. [0 t6 E0 L7 S. ?4 d, {* l( lJunk yard

不是车上用的。一个很小的齿轮减速箱。你说的junkyard是在哪里？

猴子 · 发表于 2016-12-19 23:07

上Amre Supply搜搜看

all · 发表于 2016-12-20 21:57

这种情况，我的经验就是换个新的齿轮箱，便宜过换轴！

pirates · 发表于 2016-12-21 01:03

all 发表于 2016-12-20 21:57
, q' U2 `0 U- q/ m5 m这种情况，我的经验就是换个新的齿轮箱，便宜过换轴！

您知道哪里可以买到齿轮箱吗？

pirates · 发表于 2016-12-21 01:06

猴子发表于 2016-12-19 23:07; |5 u7 ~+ N9 w3 n, P, v
上Amre Supply搜搜看

好的，谢谢

spscott · 发表于 2016-12-21 09:50

不行找个machine shop给你车一个，估计价钱不便宜

svanrin · 发表于 2016-12-21 16:38

随便找一个Machining Shop定做，看材料和尺寸，价格不太便宜（一般按时间收费的+ 材料费用），如果不是特殊尺寸定制的话不推荐。
如果能找到现成的，直接买现成的会便宜很多。

Terminator · 发表于 2016-12-21 18:53

Try Gregg supply

all · 发表于 2016-12-22 00:52

你坏的齿轮箱上有tag 可以找相同的厂家的，如果想便宜的，去princess auto 看看，那里有小的齿轮箱，百十来块钱，但你要知道减速比(ratio),其他的输出轴，输入轴尺寸不同也问题不大，你可以用连轴器来调整！祝好运！

pirates · 发表于 2016-12-22 15:36

本帖最后由 pirates 于 2016-12-22 15:47 编辑

all 发表于 2016-12-22 00:52
) z, ]2 B7 r) y0 Y你坏的齿轮箱上有tag 可以找相同的厂家的，如果想便宜的，去princess auto 看看，那里有小的齿轮箱，百十来 ...

princes auto 还真有同样牌子的，叫hydroworks。轴尺寸，ratio也符合。就是外壳的一面少了4个螺孔。貌似不能加工。

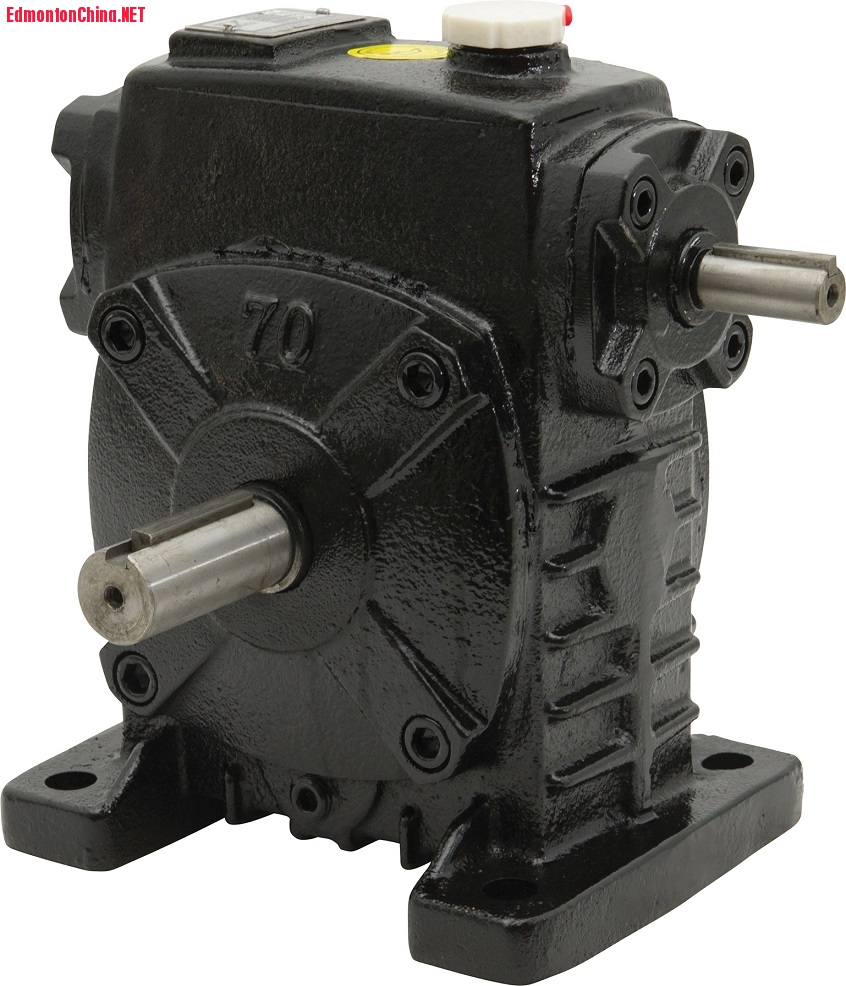

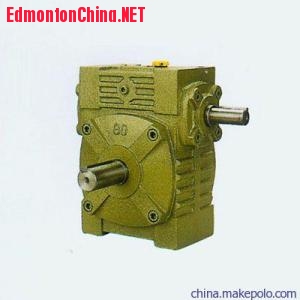

princessAuto

我的构型

黑色是princessAuto卖的。上表面没有螺丝孔。
下面小图是我的齿轮箱构型。上下表面都是平的，而且分别有四个螺丝孔。

pirates · 发表于 2016-12-22 15:49

JimZ 发表于 2016-12-21 19:51
' I* _* v/ Q9 v! @, U3 ]+ v% ]! }找厂家最好,,,,

貌似中国上海一个厂家。hydroworks. 型号是WWX70

all · 发表于 2016-12-22 19:37

那说明只能安装在一面，即你图示的那个方向，能找到已经很幸运了，你试着调整一下安装回去，只要能工作就是好活了！

all · 发表于 2016-12-22 19:39

数比是1:70的

pirates · 发表于 2016-12-27 00:28

本帖最后由 pirates 于 2016-12-27 00:35 编辑

all 发表于 2016-12-22 19:39
3 q3 Q7 i# ~" ~# L; ^- e数比是1:70的

谢谢你的帮助，变速箱已在princess auto买到，一模一样的。

现在又一个问题来了，那个断在里面的轴如何才能取出来。我们已经用了很多方法还是无法解决。有知道什么店铺是可以解决这类难题的吗？


业余铁匠 · 发表于 2016-12-27 06:59

第一张图片看不清轴总成后面法兰盘的结构。不过上边这一段应该能通过车床中心孔。仔细夹好了，一点一点车掉中间断了的轴，应该是比较保险的办法。不过得看断在里面的卡死的轴有多长。另外法兰盘那一端如果结构偏心严重的话上车床需要配重。

这段时间过节放假几乎没有工厂开门。等过完节，扫街找有Machine shop 字样的牌子，进去直接问工人。现金交易的话有可能不会太贵。纯粹工时的话，一小时的活儿收150$不少了，去年焊工工时费也才120$。碰到狮子大开口的就闪，村里小的机加工铺子有的是。

pirates · 发表于 2016-12-28 00:19

业余铁匠发表于 2016-12-27 06:59
# E, v! C5 ?1 x( j5 d' g第一张图片看不清轴总成后面法兰盘的结构。不过上边这一段应该能通过车床中心孔。仔细夹好了，一点一点车掉 ...

google map 搜索 machine shop找不到正经店。。。求帮助

tapkwan · 发表于 2016-12-28 11:05

pirates 发表于 2016-12-27 00:28
- v4 j- g( ^# K- g/ O谢谢你的帮助，变速箱已在princess auto买到，一模一样的。$ K5 u) Y0 K: W

' e' K; m, W7 h# w/ I2 j现在又一个问题来了，那个断在里面的轴 ...

你把整个配件前后左右拍照看看。通常这种断轴是紧配的，而且有前后夹紧配合，因此要知道结构才能判断。

all · 发表于 2016-12-28 11:32

你为什么要拿这个断轴出来？如果急，你把东西拿来我看看！

pirates · 发表于 2016-12-28 14:07

all 发表于 2016-12-28 11:327 B. A# Q( l+ K; @2 P
你为什么要拿这个断轴出来？如果急，你把东西拿来我看看！

已私信你，谢谢

pirates · 发表于 2016-12-28 14:08

all 发表于 2016-12-28 11:32* f0 o4 o# S$ V. Z/ b: X
你为什么要拿这个断轴出来？如果急，你把东西拿来我看看！

请问如何联系你？请私信我可以吗

jason8jason · 发表于 2016-12-28 14:29

要是不行，我用亚弧焊给你焊上，看能不能拉出来。

业余铁匠 · 发表于 2016-12-28 15:05

要是没联系上All的话, google 地图上搜machining。 Whitemud 以北，99 ~75街之间很多。Thomas Skinner也在这一带，他们是买刀具的，附近的机加工的铺子都很熟。他们今天开门，进取随便抓个人就能问出来。

all · 发表于 2016-12-28 18:45

我没有收到你的私信,给我电话,我告诉你怎么拿出来!

pirates · 发表于 2016-12-29 00:08

tapkwan 发表于 2016-12-28 11:054 W. x6 ?# }7 Q$ ~# F9 {- g% ~+ z
你把整个配件前后左右拍照看看。通常这种断轴是紧配的，而且有前后夹紧配合，因此要知道结构才能判断。

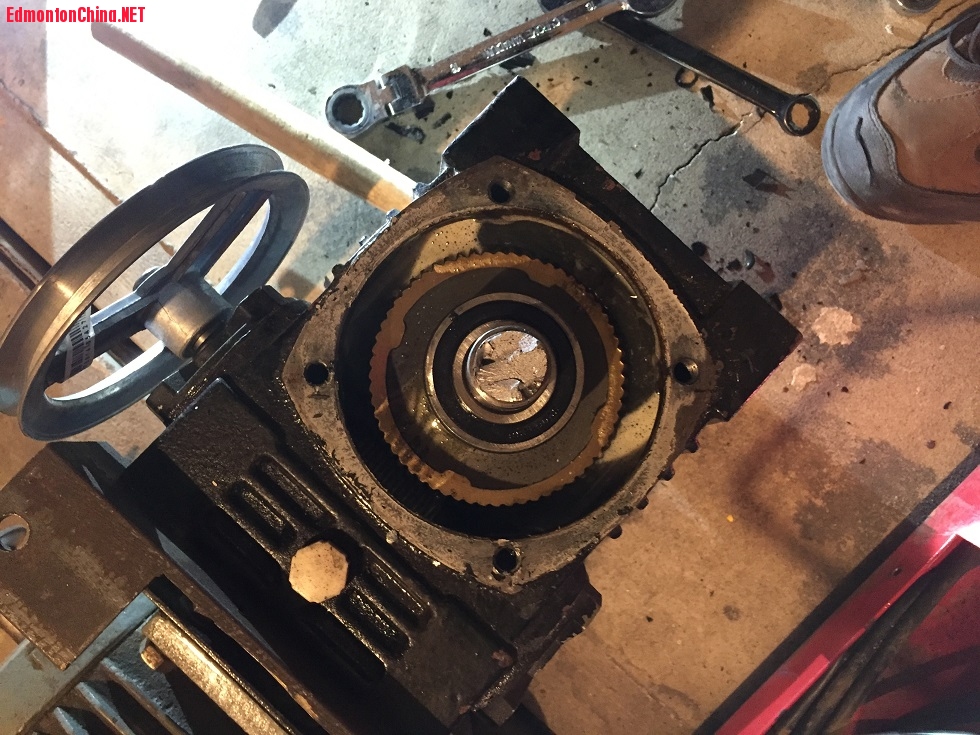

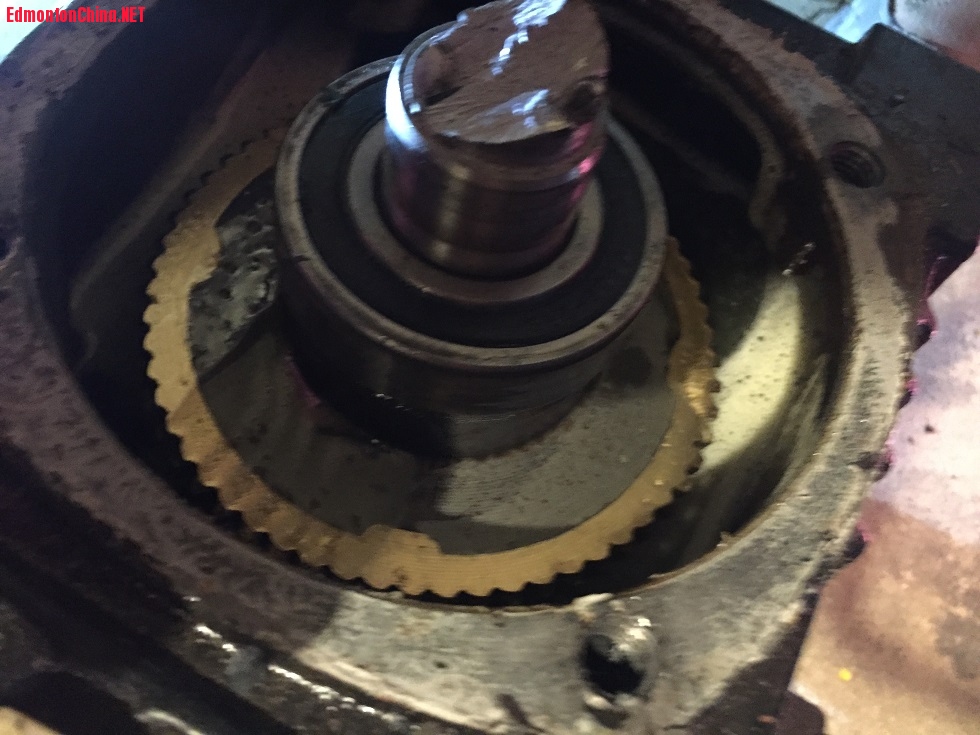

现在已经被我整成这样了，惨不忍睹了。我看焊是没办法了。前面三张图片是关于断轴的，后面3张是新的变速箱，变速箱突出部分带有插销的那段就是旧轴断在里面的那段。

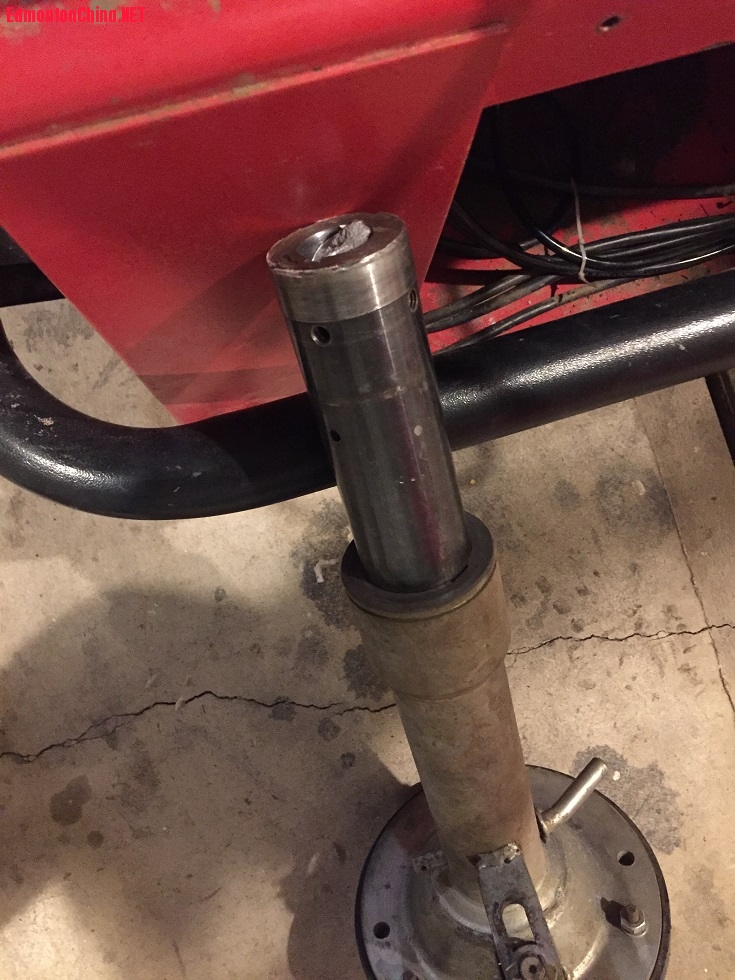

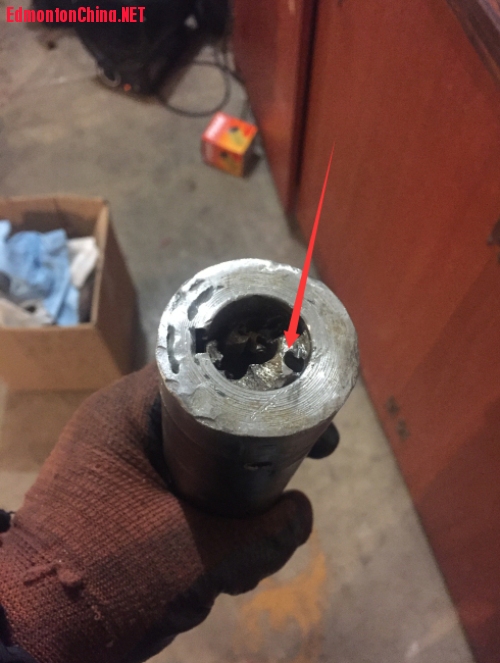

断轴

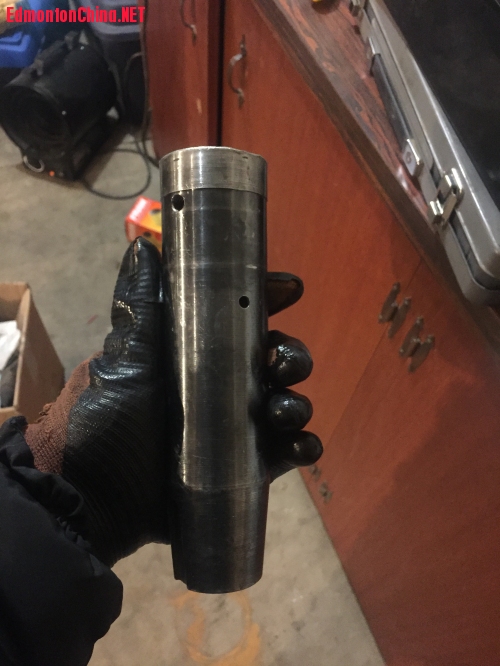

轴长度

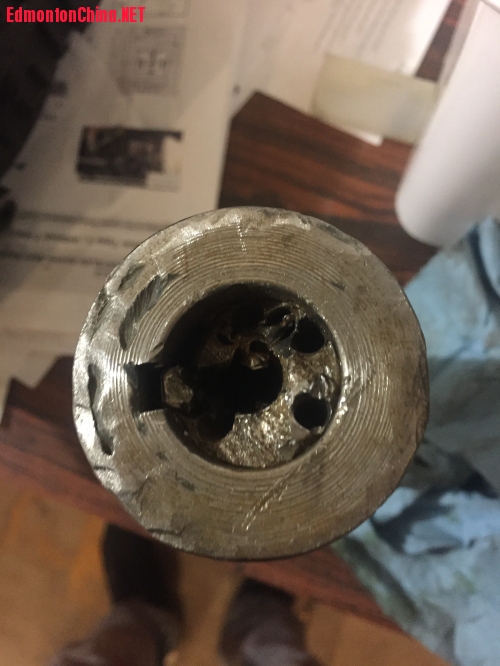

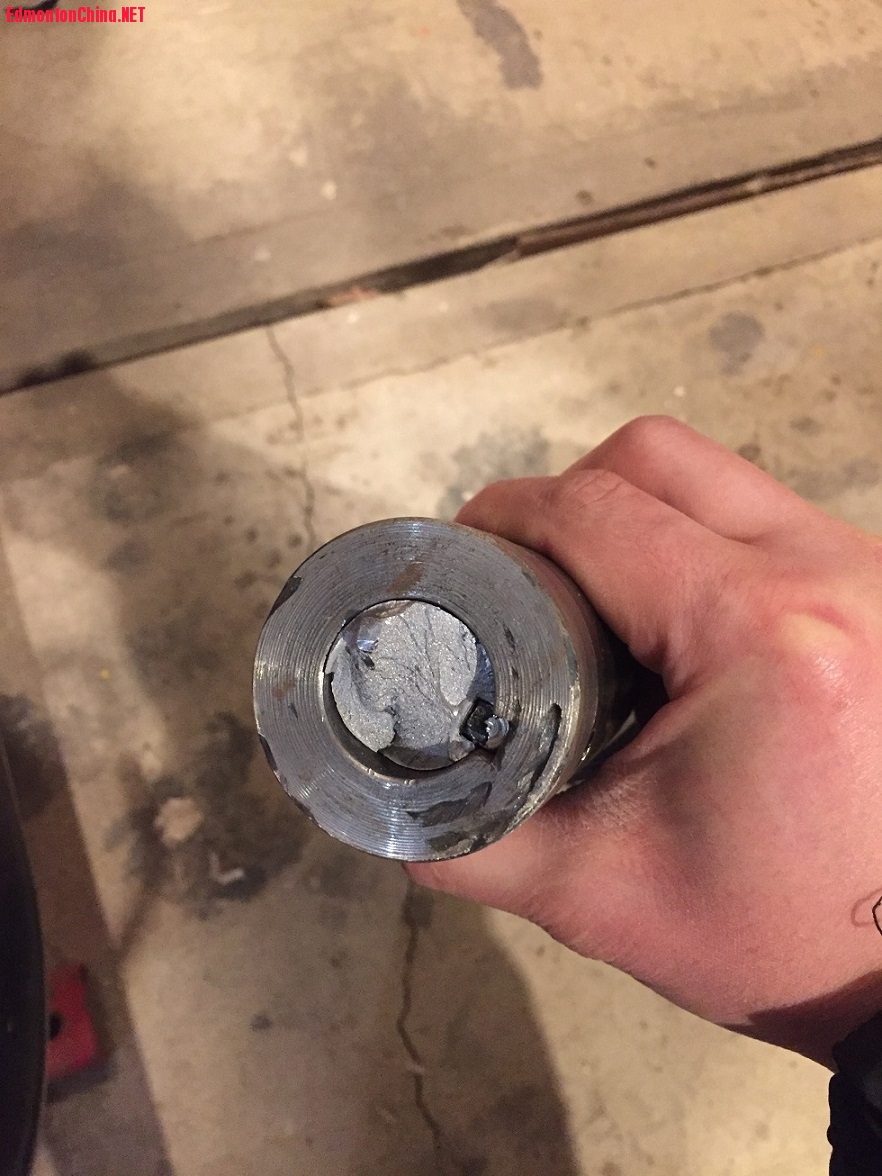

短轴

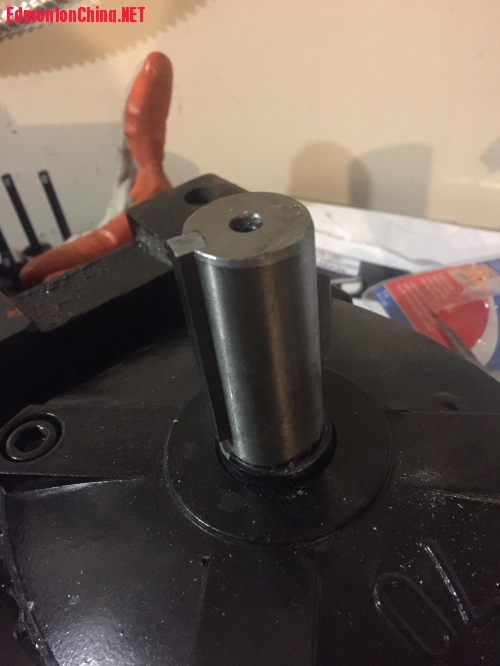

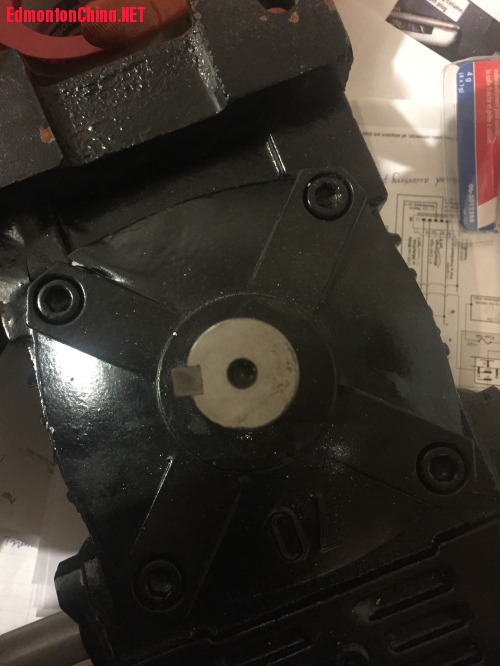

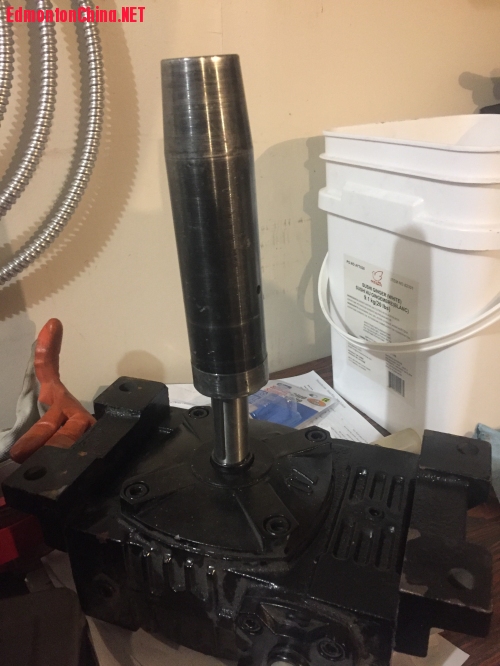

新变速箱，上面那段即时旧的断在里面的那段

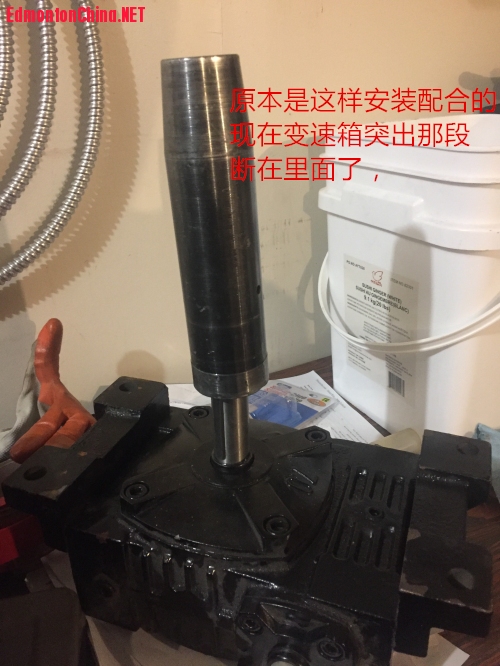

新变速箱和轴

pirates · 发表于 2016-12-29 00:09

all 发表于 2016-12-28 18:45
% R1 D n$ h% F% X8 I我没有收到你的私信,给我电话,我告诉你怎么拿出来!

我的电话 5879373820 。多谢大侠慷慨相助。

tapkwan · 发表于 2016-12-29 16:52

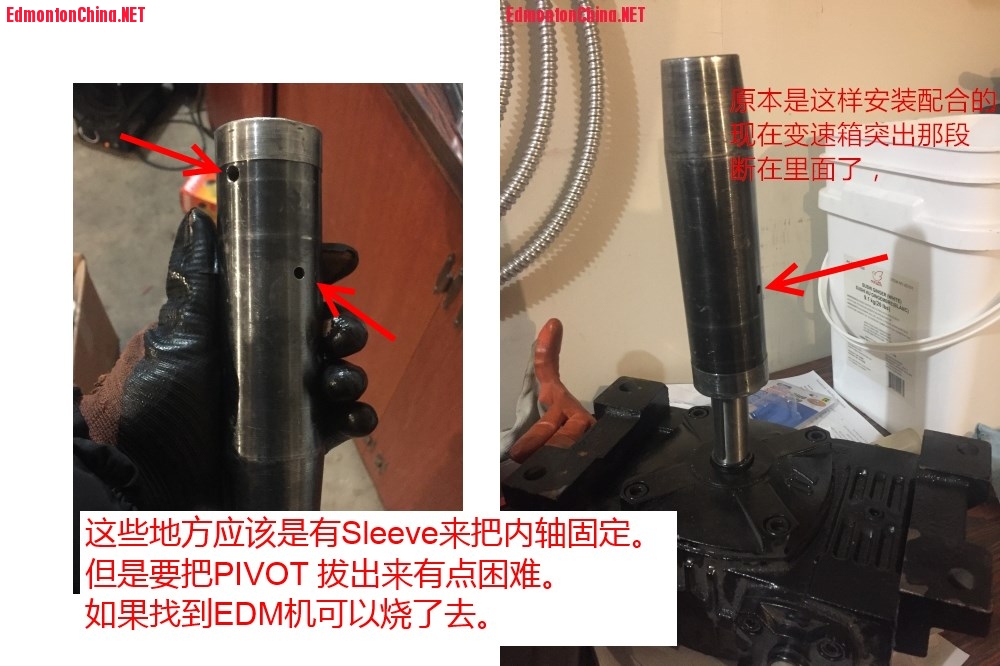

这些地方应该是有Sleeve来把内轴固定。但是要把PIVOT 拔出来有点困难。如果找到EDM机可以烧了去。

tapkwan · 发表于 2016-12-29 16:53

由于在这里我什么设备都没有真是没有办法帮你了。

pirates · 发表于 2016-12-30 13:50

tapkwan 发表于 2016-12-29 16:53# v1 o3 D' Q$ _! [3 P7 @9 b
由于在这里我什么设备都没有真是没有办法帮你了。

很感谢你的相助，已经拿给帖子里的ALL大哥了，让我周一去他那拿！真的太感谢大家了！
